Model VPS 4000

Prasa VPS 4000

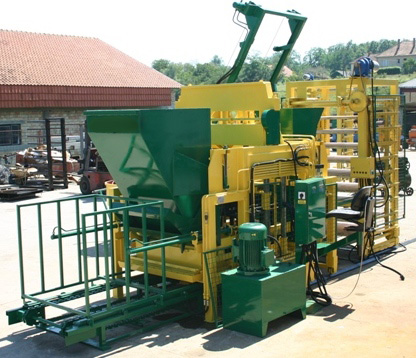

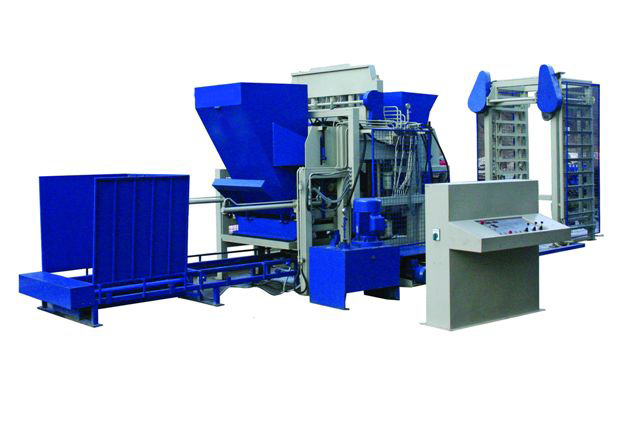

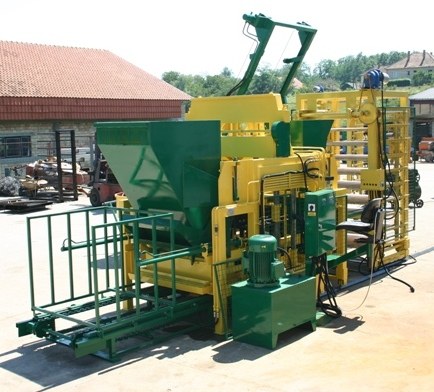

VPS-4000 jest wysoko wydajną, stacjonarną wibroprasą z wyprodukowanymi elementami odkładanymi na drewniane palety. Kształtowanie elementów w formach odbywa się pod naciskiem prasy hydraulicznej i wibracji z dołu i z góry formy. Jako standardowe oprzyrządowanie, stosowane przy tego typu maszynach, proponujemy zestaw wibratorski VARIOFLEX.

Beton do maszyny jest dostarczany wózkiem widłowym z pojemnikiem, bądź przenośnikami taśmociągowymi lub klasycznymi taczkami, z tym, że maszynę trzeba zaopatrzyć w pojemnik do przemieszczania betonu do zasobnika.

Dozowanie betonu do formy odbywa się za pośrednictwem dozownika do betonu grubo lub drobnoziarnistego.

Kształtowanie elementów odbywa się w formie pod naciskiem hydraulicznym i przy zastosowaniu wibracji wibratorów od strony górnej i dolnej.

Wyprodukowany element jest wyciskany na drewnianą paletę, którą przesuwa się na końcową część maszyny, skąd jest unoszony podnośnikiem palet (windą). Winda ma pojemność od 5 do 10 palet, w zależności od wysokości wyprodukowanego elementu. Stąd palety z wykorzystaniem specjalnej półki są transportowane wózkiem widłowym do windy opuszczającej palety bądź do miejsca suszenia.

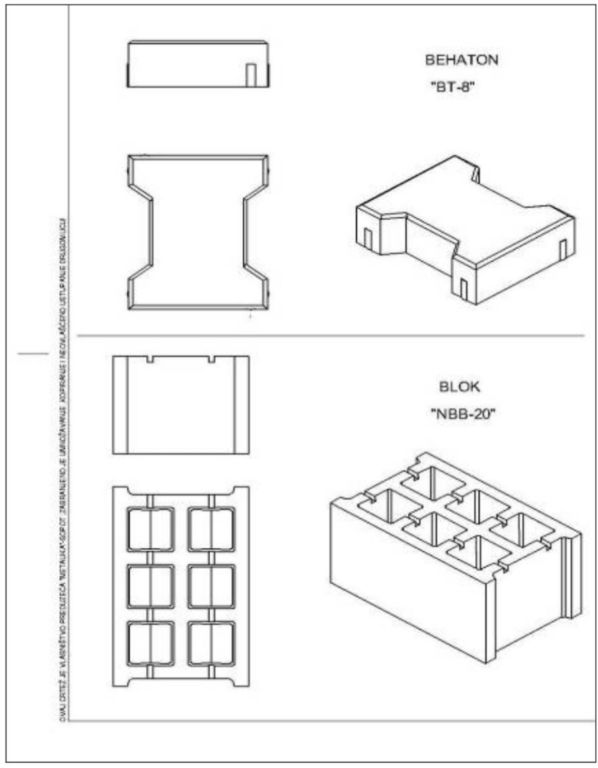

Do produkcji 350 sztuk bloczów 20x20x40 trzeba minimum 280 palet i 56 półek. Przy wysokości od 120 do 330 mm półka przyjmuje 5 palet, a przy produkcji kostek z wydajnością 45 m2 na godzinę, w ciągu 8 godzin pracy trzeba 550 palet i 56 półek.

Przy elementach o wysokości do 120 mm półka przyjmuje 10 palet.




Opis techniczny maszyny:

PARAMETR WARTOŚĆ JEDNOSTKA
POWIERZCHNIA ROBOCZA 1000x800 mm
WYMIARY PALETY 1150x1000x70 mm
WYSOKOŚĆ PRODUKOWANYCH ELEMENTÓW 60-330 mm

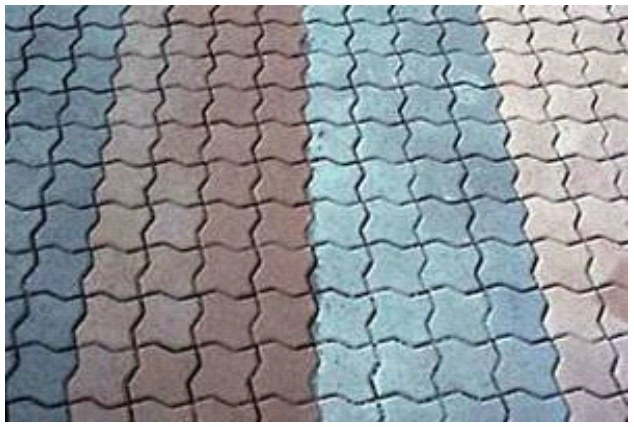

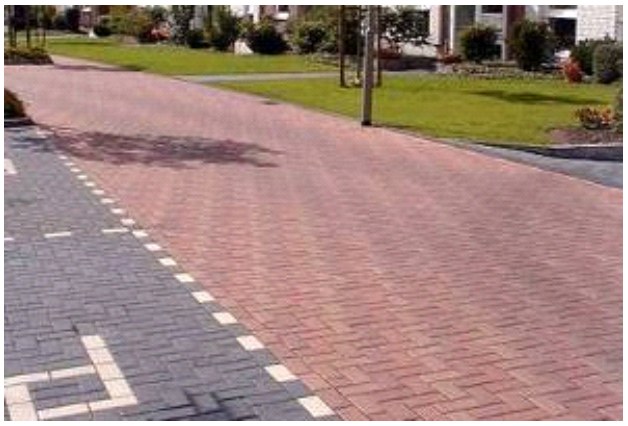

WYDAJNOŚĆ PRODUKCJI KOSTEK BETONOWYCH (BRUKOWYCH) 55 m2/h
WYDAJNOŚĆ PRODUKCJI BLOCZKÓW BETONOWYCH 375 szt./h
DŁUGOŚĆ CYKLU 30 s
MOC ZAINSTALOWANA 25.2 kW
NAPIĘCIE WEJŚCIOWE 380 V
WYMIARY MASZYNY 9600x2900x2500 mm (dł x wys x szer)
NAPĘD hydrauliczny
