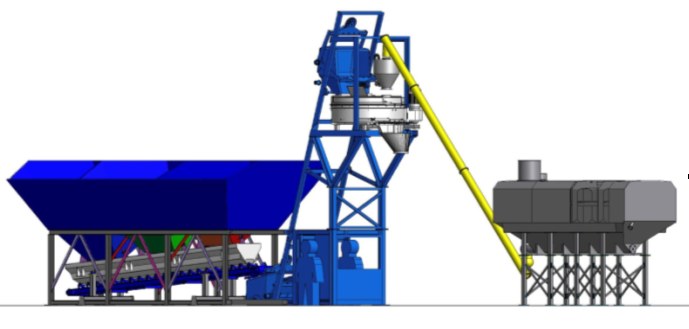

Mini węzeł betoniarski BS-30



Mini węzeł betoniarski

Dane techniczne

Typ: Węzeł betoniarski    BS- 30L
Mieszalnik   M 1000
Suche napełnianie  1000 litrów
Napęd motoru  22 kW
Wydajność mieszanki –wyprodukowanego betonu 0.5m3
Wodomierz
Podłączenie do wody 1”
Przepływ wody pod ciśnieniem od 5 bar 15 m3/h
Impulsowy przepływ wodomierza

impuls/250 ml

Składowanie agregatu w liniowych silosach



Wydajność

37 m3

z 3 silosów /frakcja/wydajność 12.5±2.5% m3 na silosie

Silosy są montowane na betonowy fundament.

(budowa fundamentu jest obowiązkiem kupującego jak i budowa rampy do załadunku)



Elektro motory- wibrator do frakcji od 0-4 mm   1 szt
Elektro mechaniczna waga transporter z taśmą o szer. 600 mm
Długość około 8 m, z zakresem odmierzania od  MO 1500 kg
Napęd o mocy   7.5 kW
Jakość taśmy transportowej EP400/3-4+2
Skip urządzenie do transportu agregatu od wagi do mieszalnika  7.5 kW
Waga cementu o zakresie odmierzania MO 300 kg
Kompresor
Ciśnienie robocze

6-8  bar

Wydajność

 475  l/min

Zbiornik

 140  l

Moc  4 kW
Podajnik ślimakowy do cementu



Długość transportu

5-7 m

Podłączenie elektryczne



Do urządzenia z jednym ślimakiem PT10

40 kW

Robocze napięcie i frekwencja

380V/50 Hz

Maksymalna wydajność



Świeżego betonu –teoretycznie-

30 m3/h

Wyprodukowany beton

25 m3/h







OPIS FABRYKI BETONU BS-30 LS:

            1. Skip urządzenie z prowadnicami i koszem

Skip składa się z prowadnic-szyn, po których porusza się kosz, a następnie motoreduktora mocy 15 kW ze szpulą do nawijania linki, który podnosi kosz od wagi do mieszalnika. Maszyna posiada sprzęt potrzebny do kontroli poruszania się w zadanym cyklu mieszania betonu.

            2.Konstrukcja nośna betoniarki

Ta konstrukcja przenosi główne obciążenie od betoniarki i to od podstawy podwozia, na której znajduje się mieszalnik, platforma, waga cementu i kabina obsługującego. Zrobiona jest ze stalowych profili i kwadratowych rur, składa się z trzech części. Głównych słupów, które znajdują się pod samym mieszalnikiem i dwóch “V” słupów, które są ustawione po środku podwozia.

              3. Mieszalnik pionowej konstrukcji

Typ mieszalnika M 1000

Moc napędu mieszalnika 22 kw.

Wydajność po jednym mieszaniu 0.5 m3 wibrującego betonu.



Mieszalnik ma średnicę 2010 mm, a głębokość 500 mm, co znaczy, że jest płytki w stosunku do maszyn w tej kategorii. Beton mieszany jest na większej powierzchni, co skraca czas mieszania betonu, ale nie zmniejsza, jakości mieszania.

Mieszalnik jest pokryty z wewnętrznej strony zmienną ochronną warstwą grubości10 mmzrobioną ze stali, która zawiera mangan do 0.8%.

W systemie mieszania znajduje się rotor z odlewu SL22 i obrobiony w jednym ścisku na horyzontalnym wiertle, co gwarantuje centrowanie podczas obrotów. Rotor masy300 kgposiada siedem dźwigni (posiada gumowe odbijacze, jako ochrona przed zdarciem) do mieszania betonu z osłoną, co dodatkowo pozwala poprawić jeszcze, jakość mieszania betonu.

Pokrywy mieszalnika są zrobione, jako dwuczęściowe tak, aby w każdej chwili połowę pokrywy można było podnieść. Taki system pokryw umożliwia łatwiejsze utrzymanie mieszalnika w czystości.



         4. Instalacja elektryczna

Na kompletnym urządzeniu jest zrobione kompletne okablowanie węzła na wszystkich urządzeniach napędowych, na końcu są przełączniki i rozdzielniki.



         5. Automatyczny system sterowania

System sterowania znajduje się kabinie obsługującego. Składa się z: części sterowania i części energetycznej, z tym że te dwie części są rozdzielone fizycznie. Tablica sterująca (część sterująca) zrobiona ze stalowej blachy i w całości plastyfikowana. System sterowania umożliwia pracę automatycznie, ręcznie lub zmienną.

Sterowanie przez SCADA program, który jest zainstalowany na PC i łatwo go można połączyć z drukarką i innymi zewnętrznymi urządzeniami.W systemie automatycznej pracy, węzłem betoniarskim sterujemy przez komputer tj. program SCADA do sterowania przemysłowego. Ten system oprócz wyżej wymienionych możliwości, pozwala nam na zapamiętanie więcej receptur(ponad 100 receptur), daje możliwość zapamiętania wszystkich wejściowych i wyjściowych komponentów węzła, a również o ile będzie potrzeba dodawania, odmierzania wilgotności lub poziomu cementu w silosach, bez dodawania nowej elektroniki, albo dodawania nowych wag. Dzięki kontrolnemu programowi SCADA, możemy uzyskać kompletną analizę procesu produkcji betonu.

Również istnieje możliwość wydrukowania listu wysyłki, ze wszystkimi danymi, które są potrzebne dla kupującego tak, jak jakość i ilość betonu dostarczonego z każdej wysyłki.



DOKUMENTACJA  TECHNICZNA

Kupujący otrzymuje następującą dokumentację wraz z betoniarnią.

-         Generalny schemat

-         Schemat fundamentów z



Po uruchomieniu kupiec otrzyma:

-         Schemat elektryczny

-         Instrukcja obsługi i konserwacji jak i katalog części rezerwowych.

-         Wymagane certyfikaty i atesty



Węzły Betoniarskie BS-30 i BS-60 są całkowicie mobilne i mieszczą się na jednego TIR-a lub w kontener.
