Model VPS 2000-1









Maszyna kombinowana

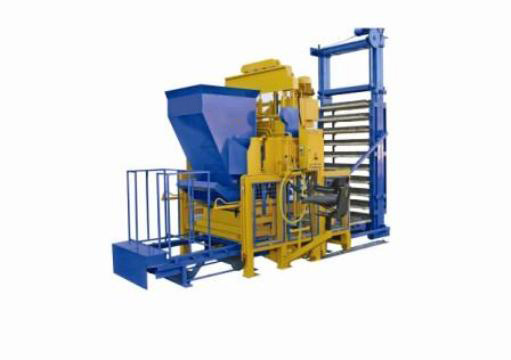

Maszyna VPS 2000 - 1 jest małą, wysoko wydajną, stacjonarną wibroprasą do średniej wielkości produkcji, zajmująca stosunkowo małą powierzchnię.

Maszyna jest przewidziana do tworzenia elementów jednowarstwowych (zawiera tylko jeden zasobnik i jeden dozownik).

Beton do maszyny jest dostarczany wózkiem widłowym z pojemnikiem, bądź przenośnikami taśmociągowymi lub klasycznymi taczkami, z tym, że maszynę trzeba zaopatrzyć w pojemnik do przemieszczania betonu do zasobnika.

Dozowanie betonu do formy odbywa się za pośrednictwem dozownika do betonu gruboziarnistego.

Kształtowanie elementów odbywa się w formie pod naciskiem hydraulicznym i przy zastosowaniu wibracji wibratora górnego i dolnego (2 od dołu i 3 od góry). Nacisk hydrauliczny wynosi 7 ton na 0,33 m2 plus 671 ton w ciągu 6 sek. z amplitudą 4 mm (w czasie wibracji, gdy element jest prasowany).

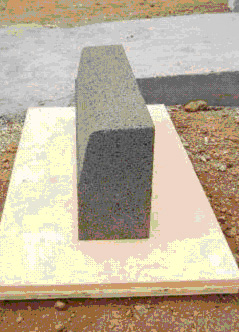

Wyprodukowany element jest wyciskany na drewnianą paletę, którą przesuwa się na końcową część maszyny, a drugi automatycznie zajmuje jego miejsce. Na miejscu składowania w maszynie może się zmieścić 5 palet z gotowymi produktami, które stąd są rozwożone ręcznym wózkiem widłowym dostarczanym wraz z maszyną.


Opis techniczny maszyny:

parametr

wartość

jednostka



powierzchnia robocza formy

1000 - 400

mm

wysokość formy

50 - 330

mm

wielkość palety

1150x550

mm

liczba cykli produkcyjnych

80 - 150

cykl/h

długość cyklu

40

s
wydajność maszyny

300/8

m2/godz

wymiary maszyny

7500 x 2900 x 1800

mm

moc zainstalowana

16,5

kW

napięcie

380

V



Liczba cykli na godzinę zależy od rodzaju produkowanych elementów. Elementy do budowy cieńszych ścian wymagają dłuższego napełniania, sam cykl trwa więc długo, tym samym liczba cykli na godzinę jest mniejsza (przykładowo: produkcja kostki betonowej oznaczenie NBB-20). Największą liczbę cykli można uzyskać stosując formę do produkcji kostki betonowej 20x20 (znak katalogowy BT-12).

Ten typ maszyny można dodatkowo zaopatrzyć z urządzenie wibrujące typu VARIOFLEX zwiększające wydajność maszyny o 40 proc. VPS 2000 - 1 można powiązać z linią wind do podnoszenia palet i regałami do składowania gotowych elementów.
