- Hydrauliczna instalacja(połączenie elementów I funkcjonalny schemat - widać w dalszej dokumentacji zdjęciowej);

- Szafki elektrycznej ze sterowaniem.

Moc prasowania reguluje się za pomocą wentyla, max. 160 bar.

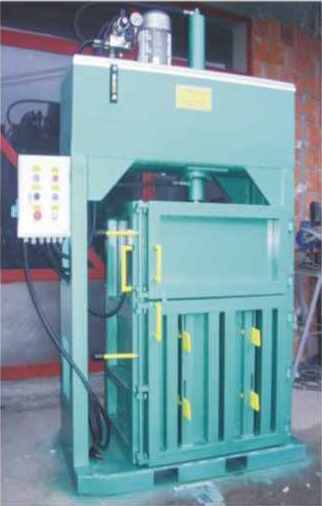

Prasa do  napędu  korzysta z hydraulicznego  agregatu ,który w połączeniu z  hydraulicznym cylindrem I elektro systemem umożliwia  proces prasowania.

Agregat hydrauliczny jest umieszczony na konstrukcji prasy,a w jego skład wchodzą następujące elementy:

• Pompa  agregatu  z silnikiem elektrycznym  o mocy  4kW,

• Elektromagnetyczny rozdzielnik z neutralnym średnim położeniem z  napięciem sterującym 24 V,

•  Blok- z wentylem do ograniczenia ciśnienia ,wyregulowanego na wartość 135 bar,

• Przycisk-przełącznik służący do ustalenia ciśnienia  w systemie ,tzn siły prasowania,kiedy  osiągnie się odpowiednią wartość ciśnienia  ,wyłącza się poruszanie  się cylindra,

• Manometr(0-250 bar) do kontroli ciśnienia w systemie,

• Wtórny filtr oleju ,

• Naczynie olejowe,

• Otwór kontrolny poziomu oleju z termometrem

Elektroniczny system umożliwia bezpieczne sterowanie  pracą maszyny.

Przyciski do sterowania znajdują się na elektro-rozdzielaczu szafki, z napisami do każdej funkcji:

-        Główny przełącznik;

-        Napięcie w sieci,

-        Start motoru;

-        Stop motoru,

-        W  dół;

-        Do góry;

-        Centralny stop.

Opis techniczny maszyny:
