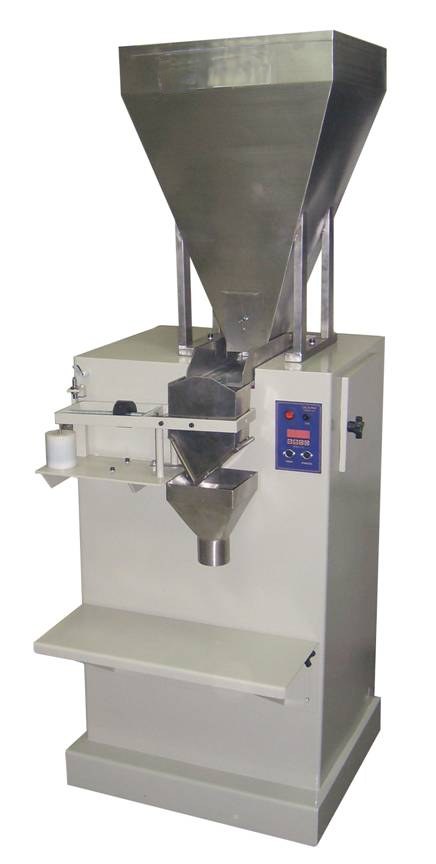

Dozownik półautomatyczny wibracyjny od 30 g do 1000 g model PAVK-100

Dozownik wibracyjny PAVK-100

Maszyna przeznaczona jest do pakowania w przygotowane torebki produktów ziarnistych, drobnoziarnistych i sypkich jak ryż, orzechy laskowe, rodzynki, ziarna słonecznika, dyni, chipsy ,drobny makaron przy pomocy mechanizmu wagi ze sprzężeniem zwrotnym.

Dozowanie odbywa się przy pomocy ścieżki wibracyjnej tak, że poprzez wybór odpowiedniego otworu zasuwy można uzyskać optymalny stosunek natężenia przepływu, szybkości dozowania i precyzyjności.

Wszystkie części maszyny, które mają styczność z dozowanym materiałem, są wykonane z kwasoodpornej, nierdzewnej stali, a prosta konstrukcja zapewnia bezawaryjność, łatwą obsługę i długi okres eksploatacji urządzenia.

Opcjonalnie montowany jest licznik napełnionych torebek.


Opis techniczny maszyny:

PARAMETR WARTOŚĆ JEDNOSTKA
WYDAJNOŚĆ MASZYNY 10-12 doz/min
ZASILANIE 220 V
ZASYP 50 kg
MOC SILNIKA 0,5 kW
WAGA 120 kg
WYMIARY 700x600x1800 mm
SPOSÓB DOZOWANIA wibracja



OPIS PRACY MASZYNY:

Proces pakowania rozpoczyna się po wsypaniu materiału przeznaczonego do pakowania do kosza dozownika.



Materiał z kosza grawitacyjnie opada na taśmę wibratora.



Wibrator uruchamia taśmę o małym kącie nachylenia, co powoduje przesuwanie materiału w stronę zasobnika odmierzającego wagi.



Materiał wypełnia zasobnik odmierzający. Kiedy zasobnik odmierzający zostanie napełniony wyznaczoną ilością materiału, unosi się ramię wagi na wysokość czujnika napędu wibratora, po czym czujnik elektronicznie zatrzymuje pracę wibratora. Operator maszyny podsuwa opakowanie pod lej opróżniający zasobnik odmierzający następnie pociągając ręcznie dźwignię do opróżniania zasobnika odmierzającego.



Zasobnik odmierzający po opróżnieniu unosi się co powoduje opuszczenie ramienia wagi i zwolnienie czujnika napędu wibratora który rozpoczyna kolejny cykl odmierzania.
